進興製作所では、70年以上にわたり培ってきた知識と経験を活かし、工作機械以外にも様々な製品をご提供しております。
興味をお持ちになられましたら、お気軽にご連絡ください。

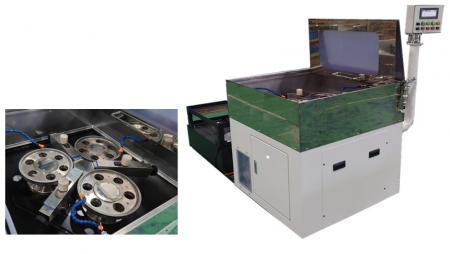

ワーク反取り機／面出し機
ＷＲＭー３００Ａ
ＷＲＭー４４０
ワークの反りを素早く取り除く！
ワーク表面/平面精度修正に最適！
※特徴
■研削、切削加工時間を大幅に短縮させる！
■リング形状ワークに最適！ ワークは置くだけの簡単操作！
■対応ワーク素材は金属からガラス、Sicなどマルチに対応！
■ワーク寸法により２機種を用意！
TEST加工のご依頼など、詳しくはお問い合わせください。
| 【機械仕様】 | 研削物外径 TypeBφ380～470mm／TypeSφ200～350mm 研削物内径 TypeBφ280～350mm／TypeSφ120～180mm 砥石回転モーター 0.75Kw 砥石回転数 200～1000min-1 加工時間 Max99min 59sec 電源 交流３相200/220V10Kva50/60Hz メインブレーカー容量 30A 上下ストローク 25mm ドライエアー 25ℓ/min 0.5MPa 機械寸法(本体のみ) W1000×L1000×H1555mm 機械質量(本体のみ) 500Kg -------------------------------------------------------------------------------------------------------------- タンク全容量／最大 150ℓ ダーティータンク タンク一体型 主給水ポンプ 180w セパレーター用注水ポンプ 180w／オプション セパレーター 2.2kw／オプション |
|---|

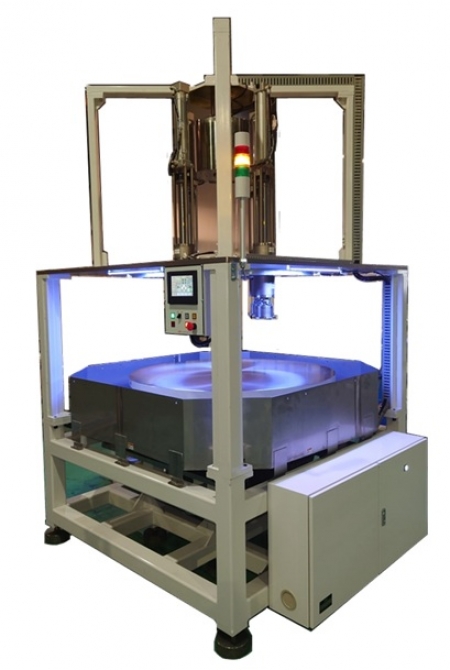

揺動式片面４軸平面ポリッシュ盤
| 機械仕様 | 対象材質 石英・シリコン系・セラミック系・その他素材全般 対応ワークサイズ MAX φ450mm×4st 上定盤上下ストローク 350mm 上定盤90度割り出し時間 6sec 下定盤外径 φ1350mm 下定盤揺動エキセン量 50mm 下定盤回転数 70min-1 ±30% 下定盤揺動回転数 10min-1 モーター 上定盤 省エネモーター／0.23kw モーター 下定番揺動 省エネモーター／2.2kw モーター 上定盤 省エネモーター／7.5kw 機械質量（本体のみ） 1800kg 機械寸法 W1700×L1700×H3000 （mm） 電 源 交流３相 200/220V 50/60Hz 20kVA ドライエアー 134ℓ/min 0.5MPa |
|---|

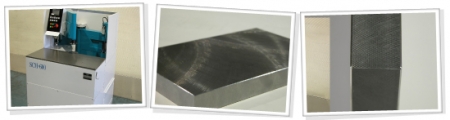

両頭面取り機
セットアップ不要の簡単面取り機！材料加工の強い味方！
SHINKO両頭面取り機 ＳＣＭ－６００ 特許出願中
【特徴】
金型材料等、厚板の角面を上下同時にスピーディーに面取りします。
・ワークセットの時間を大幅に短縮！ワークを置くだけ。
・ワーク厚み寸法を自動検知！面取り加工を自動的に行います。
・エアーリフト式テーブルの採用で重量物も無理なくセット。
・鉄系材、非鉄材等材料を選びません。
・本体寸法も小さく、設置場所を選びません。
・ワークの寸法は150口～600口（円形はφ800）まで多種に対応。
詳しくはお問い合わせください
| 加工仕様 | 面取り量 Ｃ寸法 0.3～3.0 (糸面取り可) 対応ワークサイズ 角型プレート材 150～600□ × 10～80H 丸型プレート材 150～800Φ × 10～80H （単位mm） |
|---|---|
| 機械仕様 | 電 源 AC200V／3Φ／3.5KVA 設置寸法 900×1100×1250Ｈ（mm） 機体重量 750Kg ※改良等により仕様その他、予告なく変更する場合があります。 |
