永電磁チャックテーブルを標準搭載
永電磁チャックはテーブル及びワークへ熱影響を与えないのでサブミクロンの超精密加工の実現には必需品です。
チャックは日本国産品で、カネテック㈱社と弊社との共同による特別仕様品を搭載！
内製品のビルトインモーターを標準搭載
『省エネ法』に合致したモーターを採用、永電磁チャックの省電力効果と併せることで従来品に比べ、格段に電力消費を抑えられます。オプションでオートバランサーの搭載が可能。
砥石ドレッサー
単結晶ダイヤドレス式、平面研削用とチルト研削用の２種類を標準搭載。（自動切替式）
不等速送りを標準搭載
砥石の位置に無関係で研削量を一定に保ちます。
大型ワークの加工が可能
対応ワークサイズはφ800mm／□530mmまで対応可
2軸同時制御（X・Z軸）
テーパー形状加工、砥石の成型・ドレスも可能。
図形対話加工プログラムを標準搭載
段付き加工も容易。
| 機械仕様（標準仕様） | ||
|---|---|---|
| 対応ワーク最大寸法（加工条件あり） | H300mm×φ800mm/□530mm 最大重量300kg | |
| 加工テーブル | 永電磁吸着式φ750mm（吸着範囲φ700mm） | |
| チルト角可変 | ±10°（手動式） | |
| 軸ストローク ZX軸 | Z軸 350mm／X軸 450mm | |
| 砥石寸法 | 外径φ355 内径φ127 幅38～Max50 | |
| 最小切り込み量 | 0.001mm | |
| 砥石軸切り込み速度 | 0.001mm/min | |
| 電動機 | 砥石軸昇降 | サーボモーター |
| 砥石軸 | ビルトインINVモーター7.5Kw/700～1500min-1 | |
| テーブル | サーボモーター/20～150min-1 | |
| X軸 | サーボモーター | |
| 研削液 | 水溶性研削液 | |
| 自動研削プログラムシステム | 標準搭載 | |
| 図形対話加工プログラム | 標準搭載 | |
| 加工制御 | 不等速送り/標準搭載 | |
| 機内照明 | 標準搭載／LED照明灯 | |
| 自動集中給油装置 | 標準搭載 | |
| 砥石ドレッサー | 標準搭載 | |
| バランス取り砥石フランジ | 標準搭載 | |
| 電源（本体） | AC200V 3相 34.6kVA 50/60Hz | |
| 機械寸法（本体） | W1700xD3260xH1900 | |
| 機械本体重量（本体） | 6400kg | |
| オプション |
|---|
| 標準研削液タンク(最大400L) |
| オールステンレス製研削液タンク |
| 冷却ジャケット水式研削液タンク |
| マグネットセパレーター |
| ペーパーフィルターユニット |
| 研削液冷却装置 |
| ミストコレクター |
| 遠心分離機（標準仕様／SUS仕様） |
| 自動排出高速遠心分離機 |
| 自動研削定寸装置 |
| 真空吸着システム |
| エアーガン・洗浄ガンセット |
| シグナルタワー |
| 足踏スイッチ |
| オートバランサー |
| 左側面スライド式カバー |

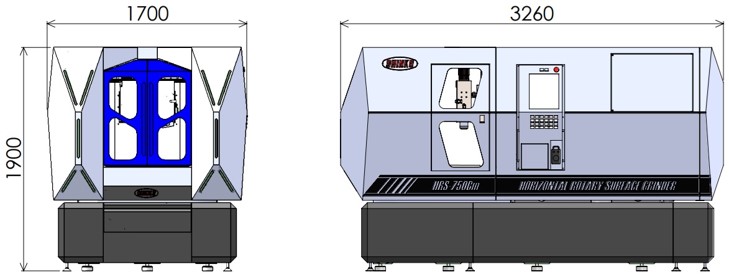

| ■外観図（本体単体）※標準400L研削液タンクは別 |
|---|
 |
