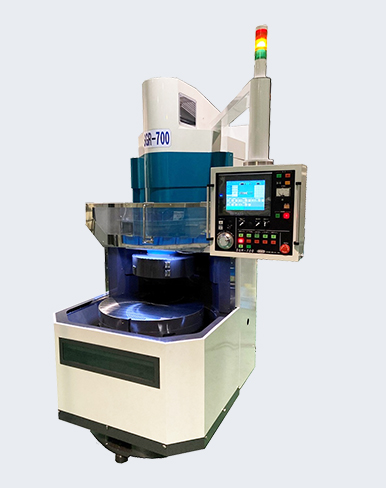

超精密⽴型ロータリー研削盤 SGR-700SP

サブミクロンの超⾼精度で、⼀気に鏡⾯仕上げへ!

サブミクロンの超⾼精度で、⼀気に鏡⾯仕上げへ!

絶大なる省エネルギ―効果

『省エネ法』に合致したIE3規格モーターを採用。
また永電磁チャックの省電力効果と合わせると、従来品に比べて格段に電力の消費量が少なくなります。

砥石研削圧力自動調整機構【特許取得】

ワークに必要以上の研削圧を与えないので、チッピングの発生や研削表面へのダメージを大幅に軽減することが可能です。一般材はもちろん、難削材も高精度な精密加工が行えます。

自社開発3点支持固定方式テーブル傾斜調整機構【特許取得】

3点支持とテーブルとの接続固定方法に弊社独自の機構を採用。テーブルの傾き調整をサブミクロン単位で正確かつ確実に行えます。

永電磁チャックテーブルを標準搭載

永電磁チャックはワーク吸着及び脱離時のみ電力を必要とし、ワーク吸着後は『永久磁石化』します。従って研削加工中は通電はOFF状態にありますので発熱現象はなく、テーブル及びワークへは熱影響を与えませんので、サブミクロンの超精密加工が安定して行えます。

昇降式の飛沫よけカバーを採用【特許出願】

飛沫よけカバー(前面カバー)は上下に自動開閉しますのでデザイン性に優れ、機械前面240度の全開放で作業範囲を確保しております。ワークに対しても接近性が良く、オペレーターはストレスなく段取り換え作業を容易に行うことができます。
また、前面全開放なので自動供給排出装置等の設置も容易で、自動化ラインへの組み込みなど、様々な用途に発展します。

自動研削定寸装置(オプション)【特許出願中】

新開発の自動研削定寸装置は、従来の定寸装置とは違い、ワーク仕上げ寸法を寸法値(数値)で入力指定をして自動的に研削するシステムです。同時に自動で素材ワークの寸法(厚み)と砥石の残量を実測するので、作業ミスも抑えられ、段取り換え時間も非常に短くなり、初心者から熟練者まで幅広くお使いいただけます。

機械仕様(標準仕様)
対応ワーク最大寸法 170mmH×700mmφ×300kg
永電磁チャックテーブル直径(Φ) 700mm
砥石外径 400mm
最小切り込み量 0.001mm
砥石軸切り込み速度 0.001~1.500mm/min
機械寸法(本体) 1,050×1,980×2,220H(mm)
機械本体重量(本体のみ) 4,000kg
オプション
自動研削定寸装置
真空吸着システム
遠心分離機(標準仕様/SUS仕様)
ミストコレクタユニット
ペーパーフィルターユニット
LED機内照明
別置式一次ダーティータンク
オールステンレス製研削液タンク
冷却ジャケット水式研削液タンク
研削液タンク(標準仕様)
タンク容量 240L
研削液 水溶性研削液
研削液冷却装置/タンク容量 空冷式冷却装置(別置きタンク式)/160L
マグネットセパレーター 水溶性研削液用 60L
■外観図
■外観図

SGR-700SP TYPE II

0.1μの超微細加⼯を実現、⼀気に鏡⾯仕上げへ!

0.1μの超微細加⼯を実現、⼀気に鏡⾯仕上げへ!

絶大なる省エネルギ―効果

『省エネ法』に合致したIE3規格モーターを採⽤。
また永電磁チャックの省電力効果と合わせると、従来品に比べて格段に電力の消費量が少なくなります。

自社開発3点支持固定方式テーブル傾斜調整機構【特許取得】

3点支持とテーブルとの接続固定方法に弊社独自の機構を採用。テーブルの傾き調整をサブミクロン単位で正確かつ確実に行えます。

永電磁チャックテーブルを標準搭載

永電磁チャックはワーク吸着及び脱離時のみ電⼒を必要とし、ワーク吸着後は『永久磁⽯化』します。従って研削加⼯中は通電はOFF状態にありますので発熱現象はなく、テーブル及びワークへは熱影響を与えませんので、サブミクロンの超精密加⼯が安定して⾏えます。

超精密砥石軸送り機構

TYPEII型はZ軸(砥石軸)の切り込み量が標準機の1/10の、0.1μ/minの超精密機構を搭載。固定砥粒による超精密加工が可能で、金属はもちろん新素材やガラス系など表面精度が厳しいワークに最適です。
大学系工学部や各種研究所などでも好評です。

自動研削定寸装置(オプション)【特許出願中】

新開発の自動研削定寸装置は、従来の定寸装置とは違い、ワーク仕上げ寸法を寸法値(数値)で入力指定をして自動的に研削するシステムです。同時に自動で素材ワークの寸法(厚み)と砥石の残量を実測するので、作業ミスも抑えられ、段取り換え時間も非常に短くなり、初心者から熟練者まで幅広くお使いいただけます。

機械仕様(標準仕様)
対応ワーク最大寸法 170mmH×700mmφ×300kg
永電磁チャックテーブル直径(Φ) 700mm
砥石外径 400mm
最小切り込み量 0.0001mm(0.1μmm)
砥石軸切り込み速度 0.001~1,500mm/min
機械寸法(本体) 1,050×1,980×2,220H(mm)
機械本体重量(本体のみ) 4,000kg
オプション
自動研削定寸装置
真空吸着システム
遠心分離機(標準仕様/SUS仕様)
ミストコレクタ
ペーパーフィルターユニット
LED機内照明
別置式一次ダーティータンク
オールステンレス製研削液タンク
冷却ジャケット水式研削液タンク
研削液タンク(標準仕様)
タンク容量 240L
研削液 水溶性研削液
研削液冷却装置/タンク容量 空冷式冷却装置(別置きタンク式)/160L
マグネットセパレーター 水溶性研削液用 60L
■外観図
■外観図
