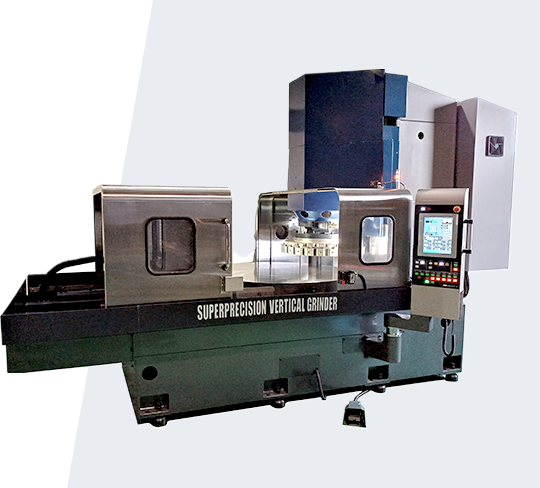

超精密⽴型ロータリー研削盤 SGR-1300B

超精密から重研削までこの1台で!

超精密から重研削までこの1台で!

新設計の高剛性筐体により精密研削から重研削まで安定研削を実現!

独自のNC制御によりシンプルで簡単操作!

テーブルφ1,300mmの大型機でありながら
省スペース化を実現!

カバーは錆に強く耐久性のある全面ステンレスを
採用!

ワーク高さ600mm標準対応。
最大1,200mmまで対応可(特注)!

機械仕様(標準仕様)
対応ワーク最大寸法 600(1,200)mmH×1,300mmφ×1,300kg
電磁チャックテーブル直径(Φ) 1,300mm(スライド機構付)
砥石外径 700mm
最小切り込み量 0.01mm(0.001mm)
砥石軸自動切り込み速度 0.001~1,500mm/min

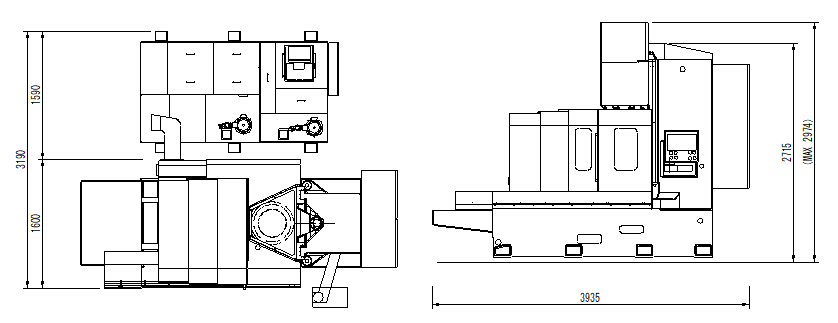

機械寸法(本体) 1,500×2,700×2,500H(mm)
機械本体重量(本体のみ) 約8,500Kg
オプション・その他
自動研削定寸装置
真空吸着システム
遠心分離機(標準仕様/SUS仕様)
ミストコレクタユニット
ペーパーフィルターユニット
LED機内照明
別置式一次ダーティータンク
オールステンレス製研削液タンク
冷却ジャケット水式研削液タンク
研削液タンク(標準仕様)
タンク容量 650L
研削液 水溶性研削液
研削液冷却装置 空冷式冷却装置
マグネットセパレーター 水溶性研削液用
