絶大なる省エネルギ―効果

『省エネ法』に合致したIE3規格モーターを採用。
また永電磁チャックの省電力効果と合わせると、従来品に比べて格段に電力の消費量が少なくなります。

砥石研削圧力自動調整機構【特許取得】

ワークに必要以上の研削圧を与えないので、チッピングの発生や研削表面へのダメージを大幅に軽減することが可能とです。一般材はもちろん、難削材も依り高精度な精密加工が行えます。

自社開発3点支持固定方式テーブル傾斜調整機構
【特許取得】

3点支持とテーブルとの接続固定方法に弊社独自の機構を採用。テーブルの傾き調整をサブミクロン単位で正確かつ確実に行えます。

永電磁チャックテーブルを標準搭載

永電磁チャックはワーク吸着及び脱離時のみ電力を必要とし、ワーク吸着後は『永久磁石化』します。
従って研削加工中は通電はOFF状態にありますので発熱現象はなく、テーブル及びワークへは熱影響を与えませんので、サブミクロンの超精密加工が安定して行えます。

昇降式の飛沫よけカバーを採用【特許出願】

飛沫よけカバー（前面カバー）は上下に自動開閉しますのでデザイン性に優れ、機械前面240度の全開放で作業範囲を確保しております。ワークに対しても接近性が良く、オペレーターはストレスなく段取り換え作業を容易に行うことができます。
また、前面全開放なので自動供給排出装置等の設置も容易で、自動化ラインへの組み込みなど、様々な用途に発展します。

自動研削定寸装置（オプション）【特許出願中】

新開発の自動研削定寸装置は、従来の定寸装置とは違い、ワーク仕上げ寸法を寸法値（数値）で入力指定をして自動的に研削するシステムです。同時に自動で素材ワークの寸法（厚み）と砥石の残量を実測するので、作業ミスも抑えられ、段取り換え時間も非常に短くなり、初心者から熟練者まで幅広くお使いいただけます。

機械仕様（標準仕様）

対応ワーク最大寸法
H170mm×φ700mm×300kg

永電磁チャックテーブル直径（Φ）
700mm

砥石外径
400mm

最小切り込み量
0.001mm

砥石軸切り込み速度
0.001～1.500mm/min

加工部防護カバー
前面全開放上下スライド式

自動研削プログラムシステム
標準搭載

自動集中給油装置
標準搭載

機内照明
標準搭載／LED照明灯

機械寸法（本体）
W1050×D1980×H2220（mm）

機械本体重量（本体）
4100kg

オプション

標準研削液タンク(最大400L)

マグネットセパレーター

ペーパーフィルターユニット

研削液冷却装置

ミストコレクター

遠心分離機（標準仕様／SUS仕様）

自動排出高速遠心分離機

自動研削定寸装置

真空吸着システム

エアーガン・洗浄ガンセット

シグナルタワー

IOT/Wi-Fi通信機能

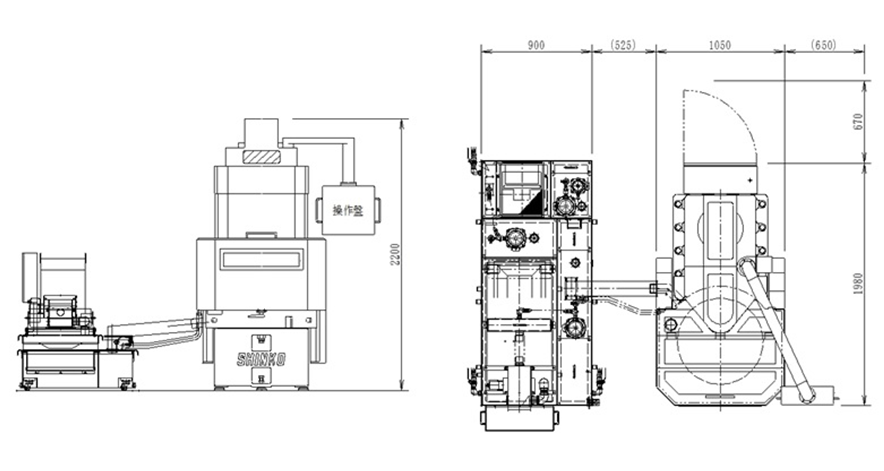

■外観図
