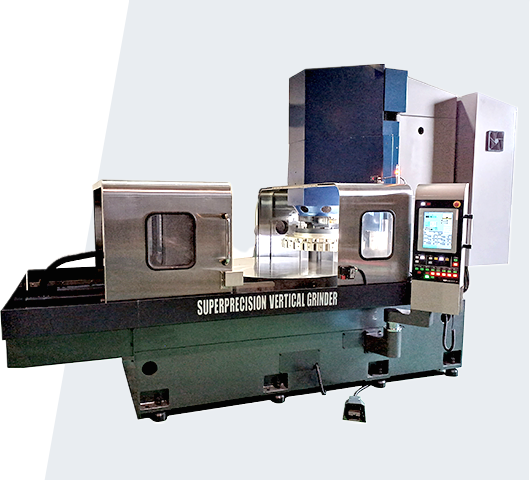

新設計の高剛性筐体に
より精密研削から重研削まで安定研削を実現！

独自のNC制御によりシンプルで簡単操作！

テーブルφ1,300mmの大型機でありながら省スペース化を実現！

カバーは錆に強く耐久性のある全面ステンレスを採用！

ワーク高さ 300/600mm標準対応。
最大1,200mmまで対応可（特注）！

機械仕様（標準仕様）

対応ワーク最大寸法
300/600（1,200）mmH×1,300mmφ×1,000kg

電磁チャックテーブル直径（Φ）
1,300mm（スライド機構付）

砥石外径
700mm

最小切り込み量
0.01mm(0.001mm)

砥石軸自動切り込み速度
0.001～1,500mm/min

機械寸法（本体）
W1600×D3935×H2715（2974）

機械本体重量（本体のみ）
約8,500Kg

オプション・その他

自動研削定寸装置

真空吸着システム

遠心分離機（標準仕様／SUS仕様）

ミストコレクタユニット

ペーパーフィルターユニット

オールステンレス製研削液タンク

冷却ジャケット水式研削液タンク

研削液タンク（標準仕様）

タンク容量
1,000L

研削液
水溶性研削液

研削液冷却装置
空冷式冷却装置

マグネットセパレーター
水溶性研削液用

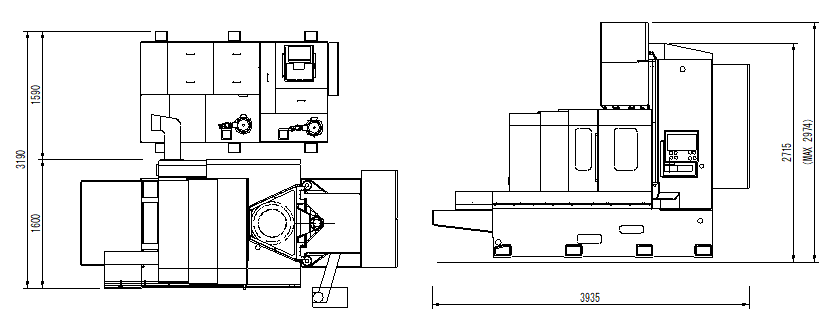

■外観図
